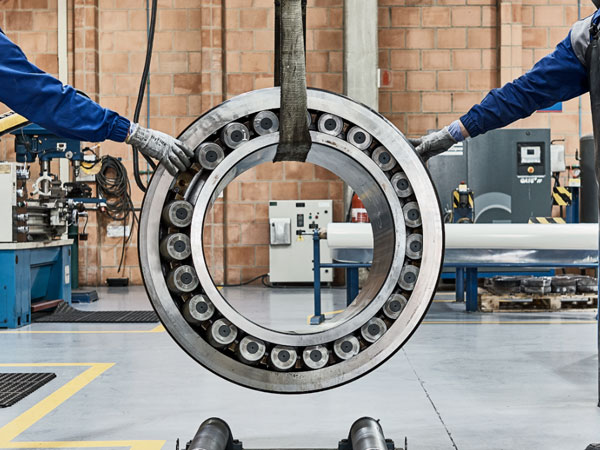

産業用回転リング: ヘビーローテーションの縁の下の力持ち

産業機械の世界では、大きな負荷と正確な動作が求められるため、1 つのコンポーネントが重要な役割を果たします。 工業用回転リングベアリング 。これは単なるベアリングではなく、クレーンの旋回、掘削機の掘削、風力タービンの風追跡、レーダーアレイの地平線のスキャンを可能にする堅牢な回転バックボーンです。これらの高度に設計されたリングは、極度の負荷や過酷な条件下でもスムーズで制御された回転を促進する静かな主力製品です。

基本ベアリングを超えて: 旋回リングの定義

工業用旋回リング (旋回ベアリング、ターンテーブル ベアリング、またはロータリー ベアリングとも呼ばれます) は、ハンドルを扱うように設計された大径の転がり要素ベアリングです。 同時に :

• アキシアル荷重: 回転軸に平行に作用する力 (クレーンのブームの重量など)。

• ラジアル荷重: 軸に対して垂直に作用する力 (タービン ナセルを横に押す風など)。

• 逆転の瞬間: 構造物を傾けたり傾けたりする傾向のある力（掘削機や重量物運搬機などの用途では大きな課題です）。

小型ベアリングとは異なり、旋回リングは通常、アプリケーションの特定の荷重、サイズ、環境、取り付け要件に合わせてカスタム設計されるか、広範なカタログから選択されます。これらは機械の構造に直接統合され、多くの場合、それ自体が主要な構造要素として機能します。

コアの解剖学と機能

設計はさまざまですが、産業用旋回リングを定義する重要な要素は次のとおりです。

1. リング: 2 つの同心リング (内側と外側) は、通常、高強度の鍛造合金鋼で作られています。通常、1 つのリングには駆動機構用に組み込まれた歯車の歯 (内部または外部) があります。

2. 回転要素: リング間で荷重を伝達するボールまたはローラー (円筒形または先細り)。この配置により、ベアリングのタイプとその耐荷重能力が決まります。

3. レースウェイ: 転動体が走行するリング上の溝は精密に加工されています。熱処理（高周波焼入れ）により耐久性を確保しています。

4. シール: 汚染物質（ほこり、水、砂）を排除し、潤滑を維持するために重要です。さまざまな環境に合わせて複数のシーリング オプションが存在します。

5. 潤滑システム: グリースフィッティングとチャネルにより、転動体と軌道が適切に潤滑され、長寿命とスムーズな動作が保証されます。集中自動潤滑システムが一般的です。

6. 取り付け穴: 機械の支持および回転構造に確実にボルト締めするための、両方のリングのねじ穴または平穴のパターン。

主要なタイプ: 負荷に合わせたデザイン

最も一般的な構成は次の 2 つです。

1. 単列4点接触玉軸受:

   • 構造： ゴシックアーチのレースウェイを走る 1 列のボール。

   • 能力： アキシアル荷重、ラジアル荷重、モーメント荷重の複合荷重を同時に処理することに優れています。非常にコンパクトな設計。

   • こんな方に最適: 中程度の負荷、コンパクトさを必要とするアプリケーション (クレーン、軽掘削機、資材運搬用ターンテーブル、医療用スキャナー)。

2. クロスローラーベアリング:

   • 構造： 2組の円筒ころをリング間に直角(交差)に配置。ローラーの方向が交互になります。

   • 能力： ころの線接触により剛性に優れ、モーメント耐荷重が非常に大きくなります。高いアキシアル荷重とモーメント荷重を効率的に処理します。

   • こんな方に最適: 高精度アプリケーション、非常に高いモーメント荷重、最大の剛性が要求される状況 (大型掘削機、ロボットアーム、精密ターンテーブル、トンネルボーリングマシン、大型レーダー台座)。

他のバリエーションには、2 列ボール、3 列ローラー (超高負荷用)、および特殊な設計が含まれます。

どこへ向かうか: 重要な産業用途

旋回リングは重工業全体で不可欠です。

1. 建設と採掘:

   • 掘削機（ブームスイング、ハウスローテーション）

   • 移動式クレーン（ブームスイング、上部構造物旋回）

   • タワークレーン（ジブおよびカウンタージブの旋回）

   • コンクリートポンプ（ブームアーティキュレーション）

   • 採掘用シャベルとドラグライン

2. 風力エネルギー:

   • ヨーシステム: ナセル全体を回転させて風に面します。

   • ピッチ システム: 個々のブレード (小さいリング) の角度を調整します。

3. マテリアルハンドリング:

   • 港湾クレーン (船舶から陸上、RTG)

   • スタッカー/リクレーマー

   • 回転フォークリフトとオーダーピッカー

   • 自動倉庫ターンテーブル

4. 防衛および航空宇宙:

   • レーダーおよび衛星放送受信アンテナの台座

   • ミサイルランチャータレット

   • 砲塔

   • 航空機貨物積載機

5. 産業機械:

   • 溶接ポジショナーおよびマニピュレーター

   • インデックステーブル（CNC、組立）

   • ロボットアーム（高耐久ジョイント）

   • 医用画像機器（CT、PETスキャナー）

   • 包装および加工装置

主な仕様と選択要素

適切な旋回リングを選択することは、安全性、性能、寿命にとって最も重要です。重要な要素には次のようなものがあります。

• 定格荷重: 動的および静的なアキシャル、ラジアル、およびモーメントの容量 (通常は ISO 281 または同様のものに従って定義されます)。

• 剛性: 荷重下での変形に対する耐性 (精度にとって重要)。

• ギア仕様: モジュール、歯数、精度等級（駆動する場合）。

• サイズと寸法: ボア径、全高、ボルトサークル。

• 材質と硬化: 鋼グレード、軌道硬度 (例: HRC 58-62)。

• シーリング: IP 等級 (侵入保護)、シール材質の互換性。

• 潤滑： タイプ、間隔、方法（手動、自動給油）。

• 環境条件: 温度範囲、粉塵、水、化学物質、塩水噴霧への曝露。

• 取り付け: インターフェースの設計、ボルトの要件、予圧の考慮事項。

• 認証: 業界固有の規格 (オフショア用の DNV-GL、ギア用の AGMA など)。

回転の未来: 旋回リング技術の動向

イノベーションは限界を押し広げ続けます。

• 先進的な素材とコーティング: 耐摩耗性、腐食保護、疲労寿命が向上します。

• 統合センシング (IoT): 振動、温度、荷重、潤滑を監視するセンサーを備えたベアリングで、予知保全が可能です。

• 改良されたシーリングソリューション: 強化された素材と設計により、極限環境 (深層鉱山、オフショア) での寿命が長くなります。

• 軽量化: 有限要素解析 (FEA) と先進的な材料を使用して最適化された設計により、強度を犠牲にすることなく重量を削減します。

• 精度の向上: ロボット工学や高精度製造などの要求の厳しいアプリケーション向け。

• 持続可能性への焦点: より長い耐用年数、再製造プログラム、環境に優しい潤滑剤。

結論: 重要なポイント

産業用回転リングは単なるコンポーネントではありません。それらは、巨大な力と重要な運動が依存する基本的なピボットポイントです。それらの堅牢な設計、精密なエンジニアリング、優れた耐荷重能力により、世界を構築し、クリーン エネルギーを生成し、要求の厳しい産業作業を実行する重機を実現する上で、これらはかけがえのないものとなっています。エンジニアにとってもオペレーターにとっても、その種類、機能、選択基準を理解することが不可欠です。機械が大型化し、よりスマートになり、より過酷な環境で動作するにつれて、旋回リング技術の継続的な進化により、機械は現代産業の信頼できる回転基盤であり続けることが保証されます。重回転を指定する場合、適切な旋回リングを選択することは、単なる技術的な決定ではなく、安全性、信頼性、運用上の成功への取り組みとなります。
