単一の列のクロスローラースリーウィングベアリング サプライヤー

Jiangsu Manchen Transmission Technology Co.、Ltd。 家 / 製品 / 単一の列のクロスローラースリーウィングベアリング
  • 単一の列のクロスローラースリーウィングベアリング
  • 単一の列のクロスローラースリーウィングベアリング

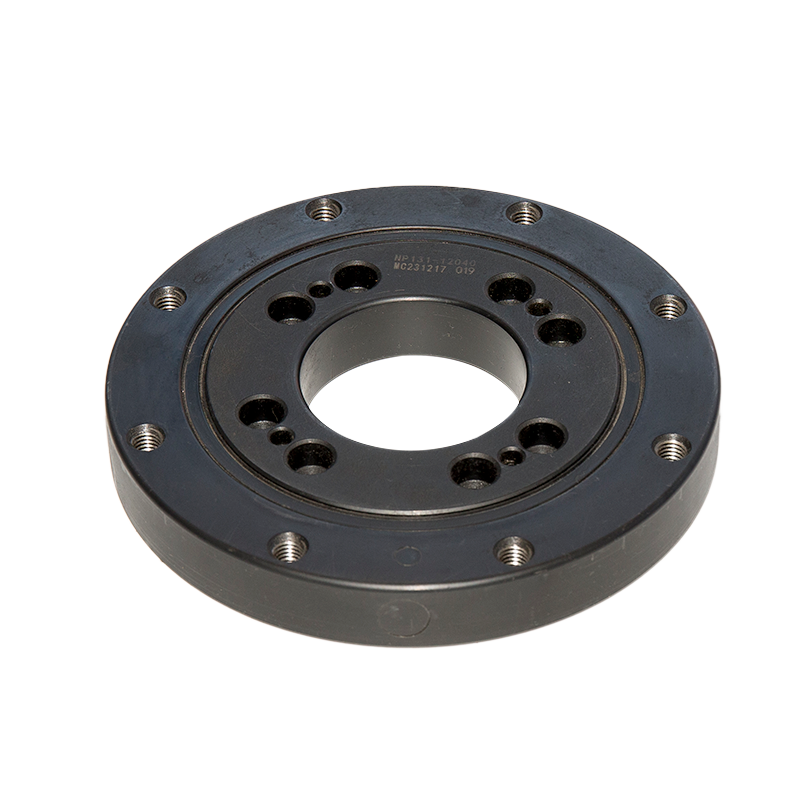

単一の列のクロスローラースリーウィングベアリング

シングルロークロッシングローラーベアリングは、単一列の交差ローラーを備えたデザインを利用しています。これにより、負荷をかける容量を強化するだけでなく、機器の安定性も強化されます。ローラーとレースウェイの間の正確な調整により、回転中の高精度と滑らかさが保証され、エンジニアリング機械、風力発電、港湾機械などのさまざまな分野で滑らかなベアリングが適用されます。

私たちのシングル列の交差ローラー滑りベアリングは、その高い負荷運搬能力と信頼性で有名です。交差ローラーの設計により、各ローラーが負荷を均等に共有できるようになり、全体的なベアリング能力が向上します。この設計は、摩擦係数を減らし、エネルギーの損失を最小限に抑え、機器の効率を向上させます。柔軟なインストール方法は、多様なユーザーのニーズを満たすために、シングルロークロスローラースリーウのベアリングの設計に採用されています。水平に設置されていても、垂直に設置されていても、簡単に達成できます。さらに、このベアリングは適応性を実証し、高温、湿度、腐食などの過酷な環境での安定した操作を確保します。メンテナンスに関しては、当社の設計は利便性を優先し、日常的な検査とメンテナンスをシンプルで効率的にしています。

私たちのゆっくりとしたベアリングは、厳密な品質管理と耐久性のテストを受け、さまざまな不利な環境で製品の信頼性と耐久性を確保します。特定の顧客要件を満たすために、包括的な技術サポートとカスタマイズサービスを提供し、顧客がアプリケーションシナリオに適したスリーウィングベアリングソリューションを受け取るようにします。スリーニングベアリングを選択するということは、優れたパフォーマンスと質の高いサービスを選択することを意味します。エンジニアリングプロジェクトの成功を促進するためにあなたと協力することを楽しみにしています。

お問い合わせ Jiangsu Manchen Transmission Technology Co.、Ltd。

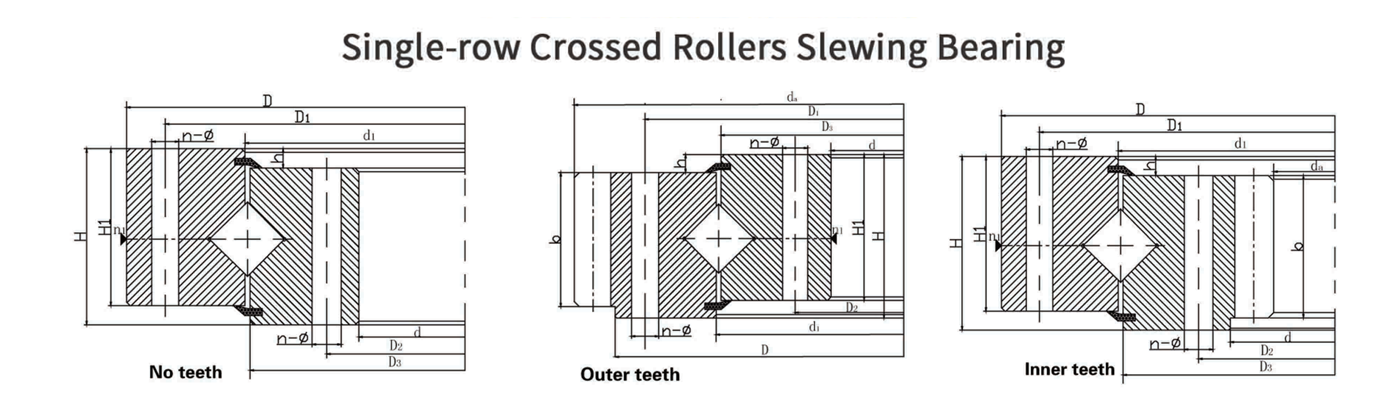

技術的特性

11の基本パラメーターのシリーズ
シリアルナンバー 基本サイズ 構成サイズ 取り付けサイズ 構造サイズ ギアデータ アウターギアデータ インナーギアデータ
歯はありません 外側の歯 内側の歯 d d h d 1 d 2 ボルトの穴 ねじ穴 n N1 d 3 d 1 h 1 h b m d a z d a z
タイプ0 タイプ123
d 0 d 0 d 0 ∅ ∅ t
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 m30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 m30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 m30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 m30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
hJシリーズの基本パラメーター
シリアルナンバー 基本サイズ 構成サイズ 取り付けサイズ 構造サイズ ギアデータ アウターギアデータ インナーギアデータ
歯はありません
d l mm 		外側の歯
d l mm 		内側の歯
d l mm 		d
mm 		d
mm 		h
mm 		d 1
mm 		d 2
mm 		n ∅
mm 		N1 d 1
mm 		d 3
mm 		H 1 h b
mm 		x m
mm 		d a
mm 		z d a
mm 		z
1 HJB.20.625 hjw.20.625 HJN.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
hjw.20.625a HJN.20.625a ➕11.15 6 755.5 122 498.7 84
2 HJB.20.720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
hjw.20.720a hun.20.720a -1 8 861.1 104 582.3 74
3 HJB.30.820 HJW.30.820 HJN.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
hjw.30.820a HJN.30.820A -1 10 986.2 95 658 67
4 HJB.30.880 hjw.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
hjw.30.800a HJN.30.830A -10 10 10463 101 707 b 72
5 HJB.30.1020 HJW.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020A HJN.30.1020A ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 hjw.38.1220 HJN.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220a HJN 36.1220A -1 12 1435.9 116 1017.8 88
7 HJB.36.1250 HJW.36.1250 HJN.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0.35 10 1443 143 1037 105
hjw.36.1250a hun.36.1250a -1 12 1449.8 117 1036.8 88
8 HJB.36.1435 hjw.36.1435 HJN.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
hjw.38.1435a HJN 36.1435a -1 14 1661.2 115 1214.8 83
9 HJB.45.1540 HJW.45.1540 HJN.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
hjw.45.1540a HJN.45.1540A ➕1.15 14 1781.1 124 1201 93
10 HJB.45.1700 HJW 45.1700 hjn。 45.1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
hjw.45.1700a HJN.45.1700A ➕1.15 16 1950.8 118 1452.3 92

推奨製品

連絡を取り合う

SUBMIT
私たちについて
Jiangsu Manchen Transmission Technology Co.、Ltd。
Jiangsu Manchen Transmission Technology Co.、Ltd。

Jiangsu Manchen Transmission Technology Co.、Ltdは2019年に設立されました。私たちは、中国の信頼できる3列ローラースリーニングベアリング（13シリーズ）メーカーおよびサプライヤーです。また、デザイン、研究開発、製造、販売を統合する専門的な滑り台のある製造企業です。同社は、非常に便利な交通機関がある、江蘇省の江南市にある町町にあります。同社には、成熟した技術条件と設備の整った機器があります。その製品は、産業用ロボット、医療機器、エンジニアリング機械、港湾機械、環境保護装置、太陽光発電産業、その他の分野で広く使用されています。同社は常に、新規および古い顧客に高品質のサービスと信頼できる製品を提供するために、「質の高い、双方向の協力」という企業ビジネス哲学を順守しています。企業が管理レベルと生産能力を向上させるのに役立つすべてのソリューションを企業に提供して、企業が激しい市場競争における競争力を常に維持し、企業の迅速かつ安定した発展を達成できるようにします。

名誉証明書
ニュース
製品の知識

荷重容量を改善する方法と、単一列交差ローラーの滑りベアリングの精度

の負荷容量と精度の改善 シングル列の交差ローラースリーニングベアリング さまざまな設計、製造、および運用要因の最適化が含まれます。これらの属性を強化する方法は次のとおりです。
材料の選択：高強度材料：高度な鋼の合金や複合材料などのレースウェイとローラーに高強度の耐摩耗性材料を使用して、負荷容量と耐久性を高めます。
表面処理：ニトリディングや硬化などの表面処理またはコーティングを適用して、耐摩耗性の硬度と耐摩耗性を高めます。耐摩耗性の耐摩耗性：高精度の製造：高度な加工技術と機器を利用して、レースウェイとローラーの製造において高精度を実現し、緊密な許容範囲と滑らかな品質のコントロールを抑制します。製造プロセス。
設計の強化：最適化されたローラージオメトリ：最適化されたジオメトリを備えたデザインローラーは、負荷分布を改善し、局所的な応力濃度を減らします。これにより、荷重容量と精度の両方を強化できます。レースウェイ設計の改善：レースウェイが摩擦と摩耗を減らすために正確なプロファイルで設計されていることを確認してください。
潤滑材：高度な潤滑剤：適切な粘度と添加物を備えた高品質の潤滑剤を使用して摩擦と摩耗を減らすために使用します。これは、負荷容量と精度の両方を維持するのに役立ちます。効果的な潤滑システム。効率的な潤滑システム：自動または集中潤滑システムを実装して、ベアリング成分の一貫した適切な潤滑剤を確保するための自動または適切な潤滑剤を確保します。パフォーマンスと精度に影響を与える可能性のある不規則性。積極的なアライメント：設置中にベアリングを適切に整列させて、負荷分布を確保し、負荷容量と精度を損なう可能性のある不必要な応力を防ぎます。
負荷分布：均一な負荷分布：ベアリングとその取り付けを設計して、すべてのローラーにわたって均一な負荷分布を促進し、局所的な過負荷のリスクを減らし、全体的な負荷容量を改善します。モーメント負荷を最小化する：可能な場合は、ベアリングの負荷容量と精度に影響を与える可能性のあるモーメント負荷と偏心を最小限に抑えます。
温度管理：温度制御：潤滑剤の性能と材料特性に影響を与える可能性があり、荷重容量と精度に潜在的に影響を与える可能性があるため、動作温度を管理するための手段を実装します。熱膨張の考慮事項：さまざまな温度の下での正確な許容範囲を維持するためのベアリング設計と設置の熱膨張を考慮します。
メンテナンス慣行：定期的な検査：定期的な検査を実行して、摩耗、損傷、または整列の初期兆候を検出します。これらの問題に迅速に対処することで、荷重容量と精度を維持するのに役立ちます。潜在的なメンテナンス：潤滑、クリーニング、調整を含む予防保守スケジュールに従って、最適なパフォーマンスを確保します。
高度な技術：有限要素分析（FEA）：設計段階でFEAおよびその他のシミュレーションツールを使用して、ベアリングの負荷分布、ストレス、およびパフォーマンスを予測および最適化します。
カスタマイズ：テーラードソリューション：ベアリング設計をカスタマイズして、負荷容量や精度レベルなどの特定のアプリケーション要件を満たします。テーラードソリューションは、ユニークな課題に対処し、全体的なパフォーマンスを向上させることができます。トレーニングと専門知識：インストールの専門知識：高度の習得ベアリングの取り扱いとセットアップの専門知識を持つ訓練を受けた専門家によってインストールが行われるようにします。
荷重と単一列の交差ローラースリーニングベアリングの精度の改善には、材料の選択、製造プロセス、設計機能、およびメンテナンス慣行の最適化が含まれます。これらの領域に対処することにより、ベアリングのパフォーマンス、耐久性、および精度を強化し、さまざまな高負荷および高精度アプリケーションの要求を満たすことができます。

高精度アプリケーションでシングルロークロスローラースリーニングベアリングを使用する利点

シングル列の交差ローラースリーニングベアリング 独自の設計とパフォーマンスの特性により、高精度アプリケーションで特に有利です。主な利点は次のとおりです。
高精度と精度：最小回転クリアランス：交差ローラー設計は、回転クリアランスを減らし、高い剛性を提供する円筒形ローラーの直交配置を交互に備えています。これにより、正確な位置決めと滑らかな回転運動につながります。これは、ロボット工学、医療機器、航空宇宙システムなどの高精度アプリケーションにとって重要です。負荷の下での還元的な変形：交差ローラー配置は、負荷の下でのベアリングの変形を最小限に抑え、一貫した精度を保証します。
あらゆる方向の高負荷容量：組み合わせた負荷処理：単一列の交差ローラー滑りベアリングは、独自のデザインにより、軸、放射状、モーメントの負荷を同時に処理できます。これは、多方向の力または動的負荷を経験するアプリケーションで特に役立ちます。最適化された負荷分布：ローラーの交差配置は、ボールベアリングと比較してより大きな接触面とより良い負荷分布を提供し、放射状と軸の負荷容量の両方を増加させます。
コンパクトな設計：宇宙節約：単一列の交差ローラースリーニングベアリングの設計により、同様の負荷容量に複数の行またはより大きな寸法を必要とする他のタイプのベアリングと比較して、よりコンパクトなアセンブリを可能にします。これは、手術ロボットやコンパクトな産業機械などのスペースと重量が制約である高精度アプリケーションに有益です。ライト級構造：コンパクトな設計により、ベアリングの全体的な重量が減少します。
剛性の高い：剛性の向上：交差ローラーデザインは、ボールベアリングと比較して、本質的に剛性と剛性が高いことを実現します。この剛性は、負荷下ベアリングのたわみを減らします。これは、わずかな動きでさえ機械加工の精度に影響を与える可能性のあるCNCマシンのようなアプリケーションの精度を維持するために重要です。
滑らかで安定した動き：摩擦と振動の減少：交差したローラーベアリングのユニークなローリング接触は、動作中の摩擦が低下し、振動が少なくなります。これにより、機器の測定やイメージング機器などの高精度のアプリケーションに不可欠であるより滑らかで安定した動きにつながります。低ノイズ操作：ローラーの滑らかな動きにより、動作ノイズが減少し、医療診断デバイスなどの静かな操作が必要なアプリケーションに最適です。
長いサービスの寿命：摩耗と裂け目の減少：最適な負荷分布と摩擦の減少は、シングル列の交差ローラー滑りベアリングの摩擦の減少により、ベアリングコンポーネントの摩耗や裂傷が少なくなります。これは、より長いサービス寿命につながります。これは、高い信頼性とメンテナンスの低いアプリケーションに有益です。
アプリケーション全体の汎用性：さまざまな条件に適応可能：両方の高負荷を処理し、高精度を維持する能力により、ロボットアームから光学機器や半導体の製造に至るまで、幅広い高精度アプリケーションに適したシングルローダーローラースリートベアリングが可能になります。特定のニーズのための妥当性：これらのベアリングは、サイズでカスタマイズされ、特定のアプリケーションを満たすことができます。
重要なアプリケーションの高い信頼性：一貫したパフォーマンス：設計は、正確さと信頼性が手術ロボットや衛星ポジショニングシステムなど、正確さと信頼性が交渉不可能な重要なアプリケーションで重要であり、還元されたローラーデザインがバックラッシュを本質的に軽減する場合、正確なムーブメントと繰り返しの動きと繰り返しの動きに不可欠なバックラッシュを縮小することが重要です。
安全性と制御の強化：安全機能の改善：医療や航空宇宙などのアプリケーションでは、安全性が最も重要である場合、交差ローラー滑りベアリングの高精度と信頼性は、誤動作のリスクを低下させ、運動をより安全に制御できます。
シングルロークロッシングローラースリーウィングベアリングは、高負荷容量、コンパクトな設計、高剛性、滑らかな動き、長いサービス寿命、汎用性など、高精度アプリケーションで多くの利点を提供します。これらの属性により、精度、信頼性、効率的なパフォーマンスが重要な産業にとって優れた選択肢になります。
